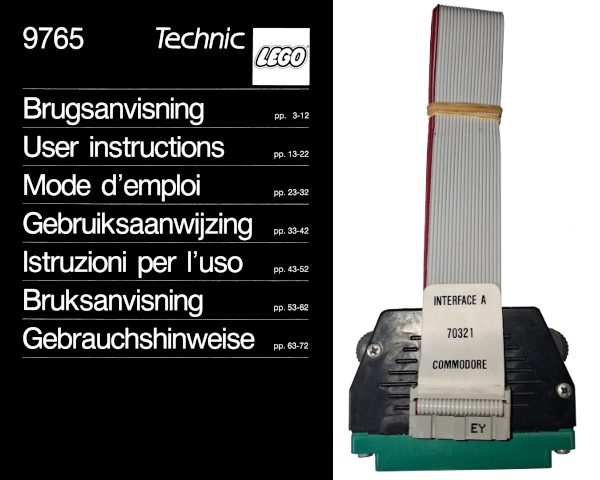

Jeg købte fornylig en masse gammelt LEGO-undervisningsmateriale fra 80’erne, heriblandt sæt nummer 9765, som består af et interfacekabel til Commodore 64/128 og en instruktionsbog. Kablet forbinder LEGOs elektronikpult “Interface A” fra sæt 9750 (og 1093) med user-porten på computeren. Der er ikke noget yderligere software end eksemplerne i bogen.

Jeg har indskannet bogen, som kan hentes her (76 sider, 24 MB).

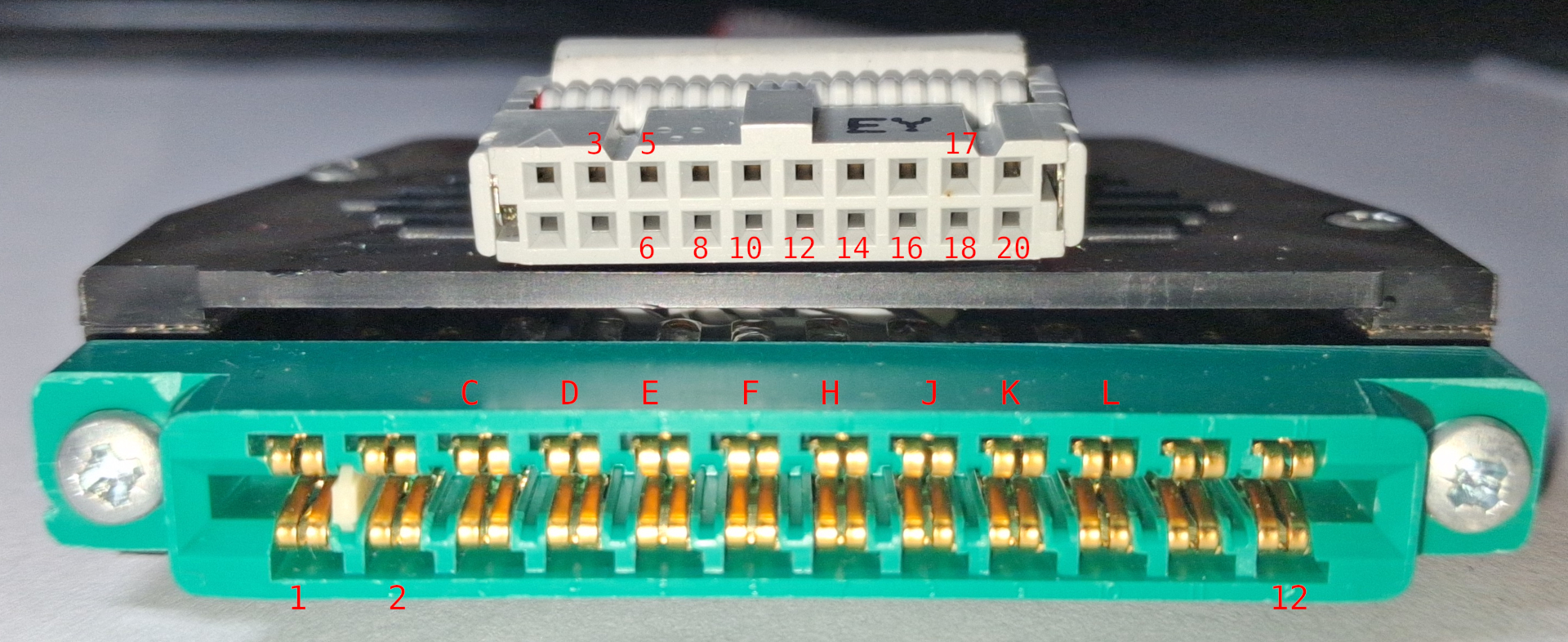

Hvis du har lyst til at lave dit eget kabel, kan du se de nødvendige forbindelser her:

6 -> C (PB0)
8 -> D (PB1)
10 -> E (PB2)
12 -> F (PB3)
14 -> H (PB4)
16 -> J (PB5)
18 -> K (PB6)
20 -> L (PB7)
5 -> 1 (GND)
3 -> 2 (+5VDC)
17 -> 12 (GND)

Du skal bruge et “ribbon cable with 20 pin connector” samt en “Card Edge Connector socket” (3.96mm).

(Klik på billedet for høj opløsning)
